Stielhandgranate (нем.) — немецкая противопехотная наступательная ручная граната с деревянной рукояткой. Могла быть преобразована в оборонительную с помощью "рубашки".

ТТХ :

Масса: 500 г.

Длина с ручкой: 356 мм.

Высота корпуса: 75 мм.

Наибольший диаметр корпуса: 60 мм.

Задержка: 4,5-5 с. (реально: до 8 с.)

Дальность броска: 30-35 м.

Радиус поражения: 15-20 м.


КРАТКАЯ ИСТОРИЯ

     Граната предназначалась в первую очередь для поражения живой силы противника осколками и ударной волной, была разработана в Германии после начала Первой мировой войны и впервые поступила в Рейхсхеер в 1916 году.

    Для борьбы с бронированными целями и разрушения заграждений и огневых точек применялись связки гранат. В 1923-1924 годах в прежнюю конструкцию были внесены незначительные изменения, вследствие чего граната получила наименование Stielhandgranate 24 и выпускалась в данной модификации и стояла на вооружении Вермахта вплоть до окончания Второй мировой войны, в связи с чем в англоязычной и русскоязычной военной литературе условно именовалась гранатой M-24 (М-24), то есть гранатой образца 1924 года.

   Всего за годы Второй мировой войны было изготовлено более 75 миллионов единиц гранат типа Stielhandgranaten 24.

КОНСТРУКЦИЯ

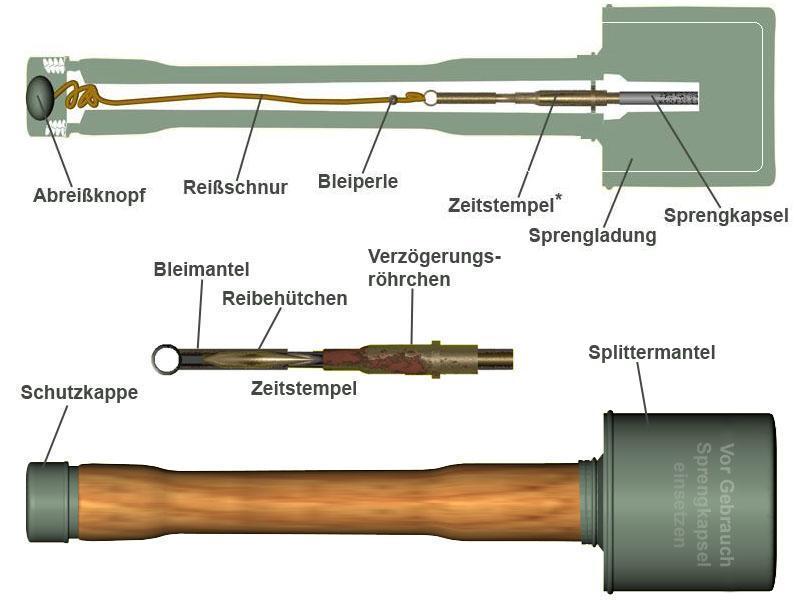

   Граната состоит из металлического корпуса, внутри которого находится взрывчатое вещество на основе аммиачной селитры (динамоном, аммоналом) массой 160-180 г и капсюль-детонатор, и по́лой, закрывавшейся снизу завинчивающейся крышкой деревянной рукоятки с размещённым в ней воспламенительным механизмом.

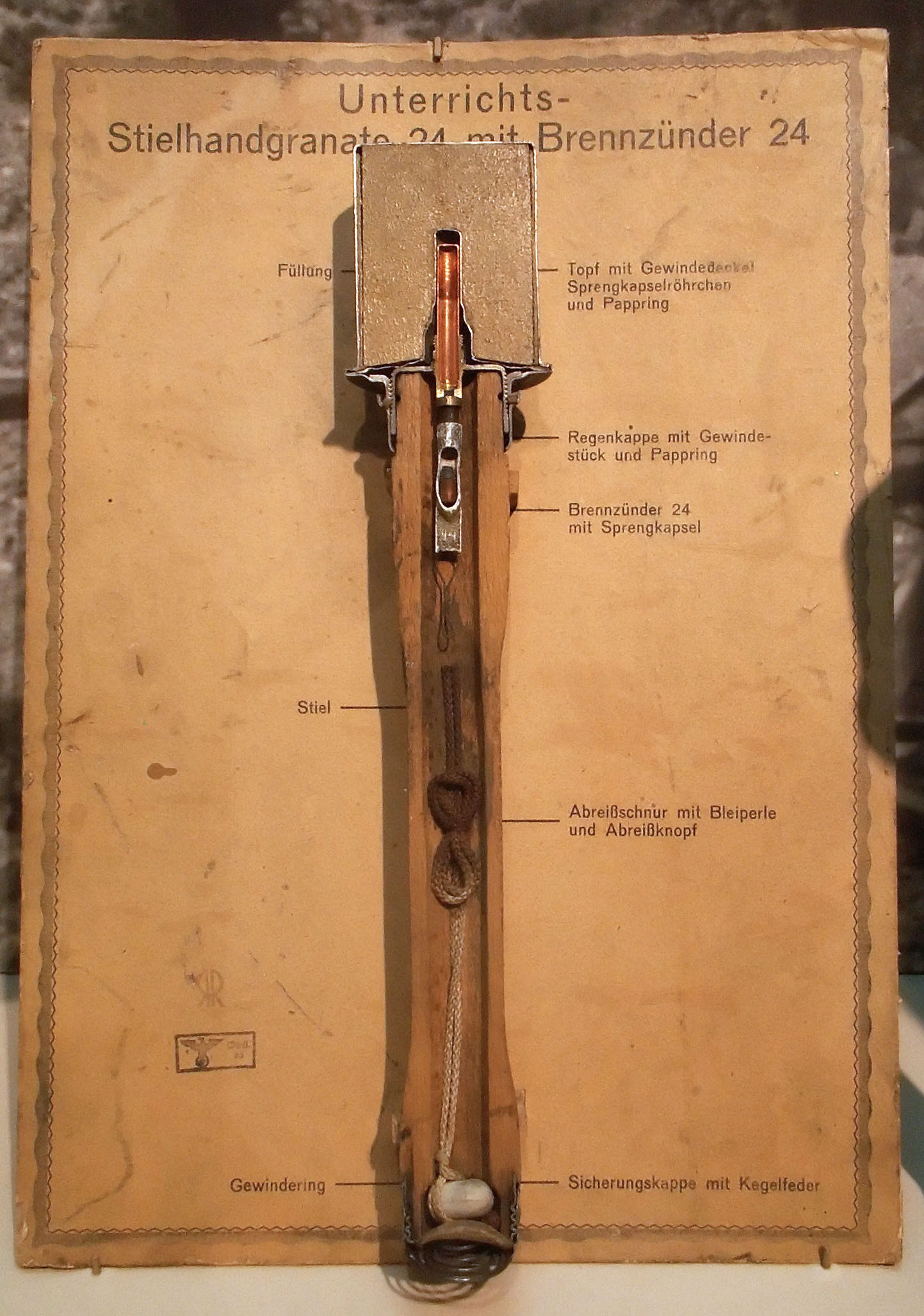

 Воспламенительный механизм тёрочного типа состоял из дистанционной трубки с капсюлем, стаканчика с тёрочным составом, чашечки стаканчика, проволочной тёрки со свинцовым (или фарфоровым) шариком и шёлкового шнура с фарфоровым кольцом.

   Корпус гранаты грунтовался красной краской и окрашивался в полевой серый цвет (нем. Feldgrau) или в тёмно-зеленые тона и мог (не обязательно) иметь крючок для ношения гранаты на ремне. В таком виде граната применялась как наступательная и имела радиус поражения осколками около 10 - 15 м.

МОДИФИКАЦИИ

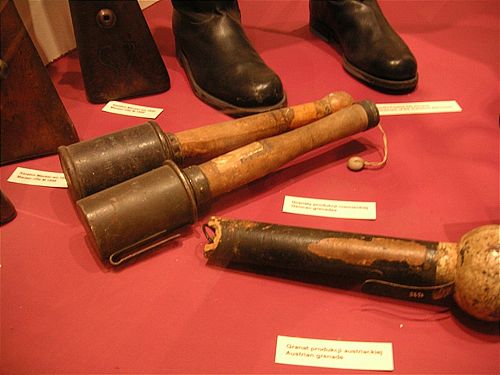

   В конце Первой мировой войны, в период острой нехватки сырьевых ресурсов, оборудования (в частности, металла, дерева и токарных станков для изготовления рукояток), а также квалифицированной рабочей силы, в Германии и Австро-Венгрии выпускались упрощённые неразборные гранаты с установленным на заводе капсюлем-детонатором:

---  вариант с упрочнённым креплением рукоятки (крепление улучшено за счёт удлинения муфты корпуса и дополнительной фиксации рукоятки гвоздиками) и заменой металлической завинчивающейся крышки на картонный колпачок, фиксируемый лентой из парафинированной бумаги;

---  вариант с рукояткой из скрученного в трубку картона (сделана путём навивки картонной спирали на болванку с последующей проклейкой), с удлинённой муфтой, креплением к корпусу шестью гвоздиками и с картонным колпачком.

 ПОРЯДОК ПРИМЕНЕНИЯ

 Так как капсюли-детонаторы при поставке гранат в войска (в ящиках по 15 штук) хранились отдельно, для подготовки гранаты к бою следовало открутить от корпуса рукоятку, вставить в него капсюль-детонатор и вновь привинтить рукоятку.

   Для применения гранаты нужно было отвинтить крышку в нижней части рукоятки, энергично дёрнуть за выпадавший при этом шнур с фарфоровым кольцом, и немедленно бросить гранату в цель. При выдёргивании вытяжного шнура, соединённая с ним проволочная тёрка, завитая в спираль, проходя через отверстие в стаканчике выпрямлялась, создавая трение и воспламеняя тёрочный состав. Пламя тёрочного состава зажигало пороховую мякоть замедлителя, которая горела около 4,5-5 секунд. Огонь от пороховой мякоти передавался капсюлю-детонатору (запалу), взрыв которого вызывал детонацию взрывчатого вещества заряда гранаты.

ДОСТОИНСТВА И НЕДОСТАТКИ

  Достоинствами данной гранаты являлись простота и дешевизна производства (особенно, в условиях военного времени), безопасность при падении (в том числе, в снаряжённом детонатором виде) и невозможность случайного срабатывания (из-за необходимости отвинчивания крышки для извлечения шнура, необходимого для приведения в действие запального механизма), а также возможность метания на большие расстояния благодаря длинной рукоятке и удачному расположению центра тяжести.

  Недостатки гранаты являлись оборотной стороной её достоинств: взрывчатое вещество на основе аммиачной селитры быстро приходило в негодность при малейшем проникновении влаги в корпус, при длительном хранении на складе подвергалось слёживанию и не детонировало, а тёрочный механизм в условиях сырости или при недостаточно резком выдёргивании шнура не приводил к воспламенению тёрочного состава, что в боевых условиях приводило к довольно многочисленным отказам. По тем же причинам абсолютное большинство сохранившихся до настоящего времени гранат Stielhandgranate 24 и их аналогов, выпускавшихся в период Второй мировой войны, при штатном применении не представляют опасности взрыва.

ДРУГОЕ ПРИМЕНЕНИЕ

   Корпус распространённой гранаты Stielhandgranate 24 применялся также при изготовлении противопехотных мин Stielhandgranate 24/D.Z. 35, при этом деревянная рукоятка с запальным устройством отвинчивалась, а на корпус с зарядом взрывчатого вещества с капсюлем-детонатором Sprengkapsel No8 устанавливался с использованием переходника Spannmutter (из-за разного размера резьбы) взрыватель нажимного действия D.Z. 35.

 - // -

   Самая длительная граната во время войны. Её название переводится как "ручная граната-палка". В русской версии встречаются 2 варианта названия: Стильхендграната и Штильхандгранат.

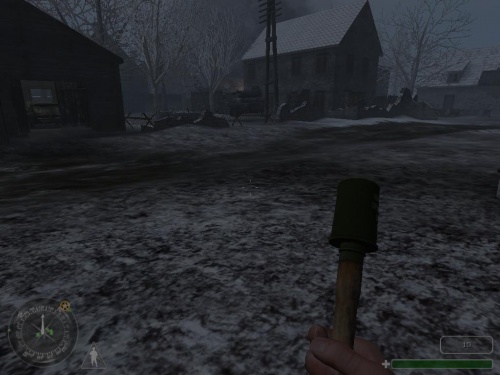

   Встречается в серии игр Call of Duty, как основная граната немецкой армии времён Второй мировой войны.
